Siemens smart Telefon

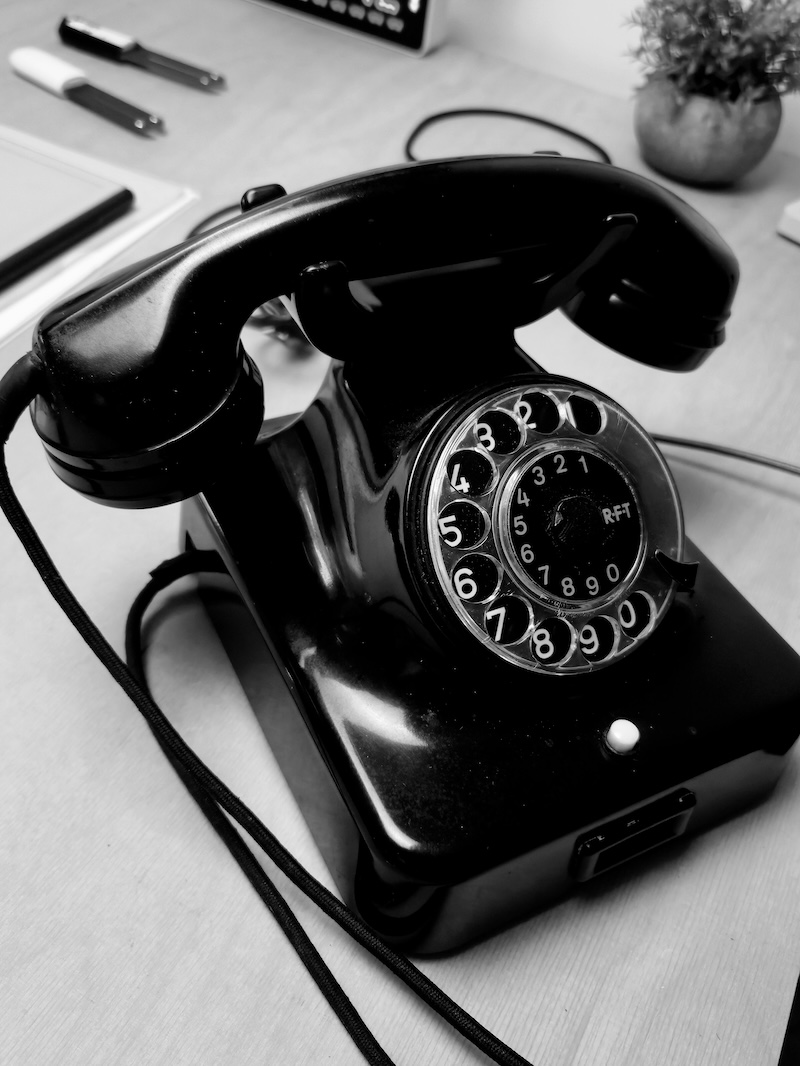

Mir gefällt die Idee alte Technik mit neuer zu verbinden. Ganz besonders dann, wenn die Objekte auch noch so wundervoll aussehen, wie das Siemens W48 Wählscheiben Telefon in schwarz aus den 1930er Jahren.

Alt und Neu miteinander Verbinden

Wer mich kennt weiß, dass ich ein Freund des ESP32 Microcontroller bin. Besonders, weil er so einfach und vielseitig zu programmieren ist. In diesem Fall ist er via ESP Home in Home Assistant eingebunden und übersetzt die Impulse der Wählscheibe in einen Code.

Bastelarbeit

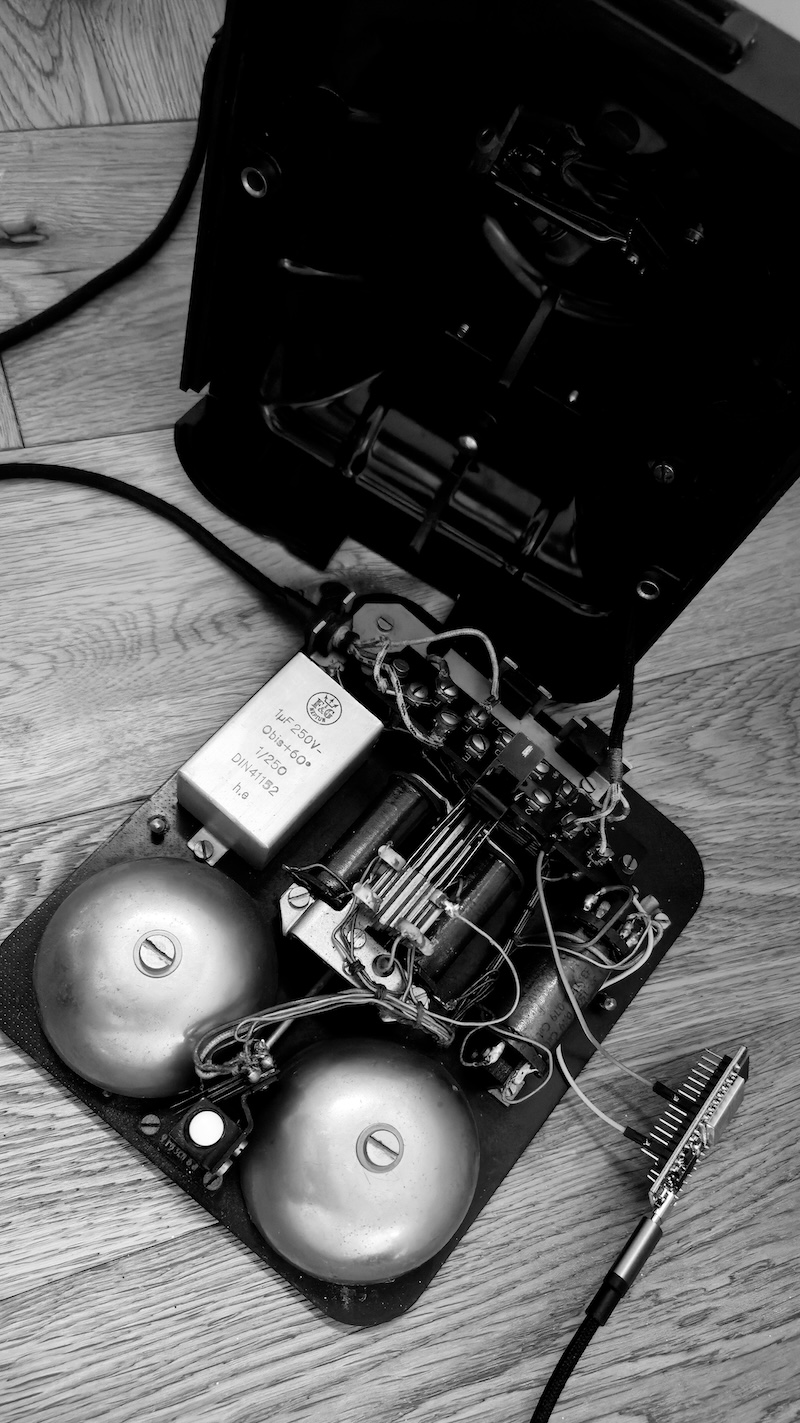

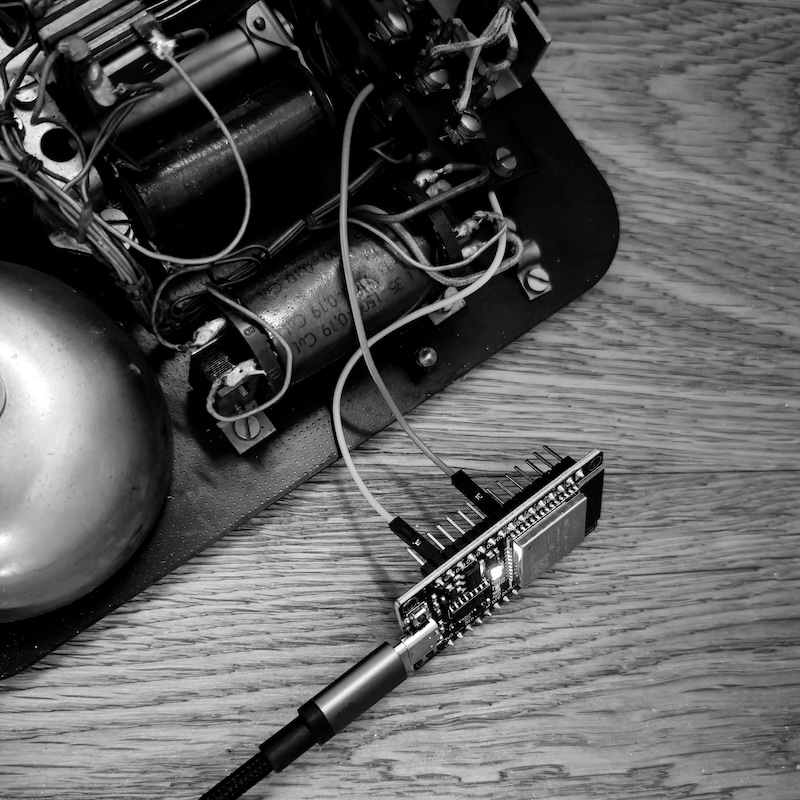

Ganz simpel gesagt: Ich habe mir ein W48 Telefon besorgt. Dann habe ich es geöffnet und den ESP32 im Gehäuse untergebracht. Danach habe ich GND am ESP mit dem grünen Draht (1) am W48 verbunden und den PIN 25 am ESP mit dem gelben Draht (2) gekoppelt. Die anderen beiden Drähte werden nicht benötigt.

Jetzt kann der ESP die Wählscheibenimpulse verstehen und an Home Assistant übertragen. Genau auf diese Impulse können nun Automationen getriggert werden. Zum Beispiel könnte man beim wählen der 1 das Licht im Wohnzimmer einschalten lassen.

Dazu benötigt es natürlich auch noch etwas code in HA. Ich habe mir in ESP Home ein neues Projekt angelegt und den folgenden yaml code eingefügt. Bitte nicht von dem ganzen Kram irritieren lassen. Ich habe in Zukunft vor, durch das abheben des Höhrers auch den Sprachassistenten zu starten und Befehle via Sprache abgeben zu können.

Der yaml code

esphome: name: esp-siemens-w48 #choose your own friendly_name: Siemens W48 #choose your own on_boot: - priority: -100 then: - wait_until: api.connected - delay: 3s - speaker.play: data: [0x00, 0x00] # Knacken verhindern esp32: board: esp32dev framework: type: esp-idf # Enable logging logger: # Enable Home Assistant API api: encryption: key: n5T145myxDHLo/6+OzXCrbTSDYGAgewnIXUfiwo1CXc= ota: - platform: esphome password: "your_password" wifi: ssid: !secret wifi_ssid password: !secret wifi_password captive_portal: # Gabelkontakt – erkennt ob der Hörer aufgelegt ist (GPIO26 gegen GND) binary_sensor: - platform: gpio pin: number: GPIO16 mode: INPUT_PULLUP inverted: true name: "Gabelkontakt" id: gabelkontakt on_press: then: - logger.log: "Hörer abgenommen → Sprachassistent wird aktiviert" - voice_assistant.start: on_release: then: - logger.log: "Hörer aufgelegt → Sprachassistent wird deaktiviert" - voice_assistant.stop: - platform: gpio pin: number: GPIO25 mode: INPUT_PULLUP name: "Wählscheibe Impuls" id: waehlscheibe_impuls filters: - delayed_off: 30ms - invert: on_press: then: - logger.log: "Impuls erkannt" - lambda: |- id(impulse_count) += 1; - script.execute: waehlscheibe_timeout # I2S Konfiguration für Mikrofon und Lautsprecher i2s_audio: - id: i2s_in i2s_lrclk_pin: GPIO32 i2s_bclk_pin: GPIO14 - id: i2s_out i2s_lrclk_pin: GPIO13 i2s_bclk_pin: GPIO18 # Mikrofon (INMP441) microphone: - platform: i2s_audio id: mic i2s_audio_id: i2s_in i2s_din_pin: GPIO27 adc_type: external pdm: false channel: left # Lautsprecher (MAX98357A) speaker: - platform: i2s_audio id: speaker_out i2s_audio_id: i2s_out i2s_dout_pin: GPIO33 dac_type: external i2s_mode: primary channel: mono # Sprachassistent voice_assistant: microphone: mic id: assistant speaker: speaker_out use_wake_word: False noise_suppression_level: 2 auto_gain: 31dBFS volume_multiplier: 2.0 globals: - id: impulse_count type: int restore_value: no initial_value: '0' script: - id: waehlscheibe_timeout mode: restart then: - delay: 500ms - lambda: |- int number = id(impulse_count); if (number == 10) number = 0; ESP_LOGI("dial", "Gewählte Ziffer: %d", number); id(impulse_count) = number; // speichere Ziffer im globalen Zähler (wird gleich gesendet) - homeassistant.event: event: esphome.waehlscheibe_ziffer data: nummer: !lambda 'return id(impulse_count);' - lambda: |- id(impulse_count) = 0;

Beispiel Code für eine Automation

alias: W48 - Studio Kohlefaden (1) description: "" triggers: - trigger: event event_type: esphome.waehlscheibe_ziffer event_data: nummer: "1" conditions: [] actions: - type: toggle device_id: e52250532234960e64d650a62e48c9bf entity_id: 2c618a041b58d004eb3c8b5d1f9cc516 domain: switch mode: single

Bilder zum Projekt
